나이퀴스트 선도 보는 법과 안정 판별 핵심 정리
제어공학을 공부하다 보면 Routh 판별법, 근궤적, 보드선도, 나이퀴스트 선도가 꼭 등장합니다.
이 중에서 **나이퀴스트 선도(Nyquist plot)**는 처음 보면 가장 낯설고 어렵게 느껴지는 경우가 많습니다.
하지만 핵심은 생각보다 단순합니다.
“개루프 전달함수의 주파수 응답 궤적이 특정 점을 어떻게 감싸는가”
이것만 이해하면 안정 판별의 큰 틀이 잡힙니다.
이번 글에서는
나이퀴스트 선도의 의미, 보는 법, 안정 판별 방법, 시험에서 자주 나오는 포인트를 한 번에 정리해보겠습니다.
1. 나이퀴스트 선도란?
나이퀴스트 선도는 개루프 전달함수
의 값을 ω=0→∞ 로 변화시키면서 복소평면 위에 그린 것입니다.
복소평면에서
- 가로축: 실수축
- 세로축: 허수축
이 되고, 이 위에 주파수 변화에 따른 벡터 끝점을 이어서 만든 곡선이 바로 나이퀴스트 선도입니다.
2. 왜 나이퀴스트 선도를 쓰는가?
나이퀴스트 선도는 단순히 그래프를 그리는 것이 목적이 아닙니다.
가장 중요한 목적은 폐루프 제어계의 안정성 판별입니다.
이 되는 점이 폐루프 극점과 연결된다는 것입니다.
그래서 나이퀴스트 선도에서는 복소평면의 (−1,0)점, 즉 -1점이 매우 중요합니다.
3. 나이퀴스트 선도에서 가장 중요한 점: -1점
나이퀴스트 선도 문제에서 가장 중요한 것은 항상 이 점입니다.
를 보면, 결국 개루프 전달함수 G(jω)H(jω)의 궤적이
이 -1점 주변을 어떻게 지나가거나 감싸는지에 따라 안정성이 결정되기 때문입니다.
4. 나이퀴스트 안정판별의 기본 개념
나이퀴스트 안정판별은 다음 3가지를 사용합니다.
형태로 쓰기도 합니다.
시험에서는 자기가 배우는 교재의 부호 기준을 일관되게 따라야 합니다.
핵심은 하나입니다.
- 폐루프가 안정하려면 Z=0이어야 한다.
- 즉, 폐루프 우반평면 극점이 없어야 한다.
5. 안정 판별의 핵심 원리
(1) 개루프가 원래 안정한 경우
즉, 개루프 전달함수에 우반평면 극점이 없다면 나이퀴스트 선도는 -1점을 감싸면 안 됩니다.
이게 가장 많이 쓰는 기본 규칙입니다.
(2) 개루프에 우반평면 극점이 있는 경우
예를 들어 P=1이면, 폐루프가 안정하려면 Z=0이어야 하므로
식에 따라 필요한 감싸기 횟수가 생깁니다.
즉, 개루프가 불안정한 경우에는 오히려 -1점을 특정 횟수만큼 감싸야 폐루프가 안정할 수 있습니다.
그래서 문제를 풀 때는 무조건 먼저
“개루프의 우반평면 극점 수 P가 몇 개인가?”
부터 확인해야 합니다.
6. 나이퀴스트 선도 보는 순서
문제를 보면 다음 순서로 접근하면 됩니다.
1단계. 개루프 전달함수 확인
전달함수 G(s)H(s)를 보고
극점과 영점을 먼저 확인합니다.
특히 중요한 것은
- 우반평면 극점 존재 여부
- 원점 극점 존재 여부
- 허수축 위 극점 존재 여부
입니다.
3단계. ω=0일 때 시작점 확인
저주파에서 어디서 출발하는지 봅니다.
예를 들면
- 크기가 무한대인지
- 실수축 위에서 시작하는지
- 허수축 방향에서 시작하는지
를 확인합니다.
4단계. ω→∞ 때 끝점 확인
고주파에서 어디로 수렴하는지 봅니다.
많은 경우 원점으로 수렴합니다.
5단계. 실수축과 허수축 교차 여부 확인
중간에 어느 축을 지나는지 보면 대략적인 곡선 모양을 알 수 있습니다.
6단계. 대칭성 확인
실계수 전달함수라면 나이퀴스트 선도는 보통 실수축 대칭입니다.
즉, ω=0→∞ 구간만 보면 나머지 아래쪽 궤적은 대칭으로 그릴 수 있습니다.
7단계. -1점 감싸기 횟수 확인
마지막으로 가장 중요한
-1점을 몇 번 감쌌는가를 확인하면 됩니다.
7. 시험에서 자주 나오는 대표 해석
경우 2. -1점을 감쌈
- 개루프가 안정한데 -1점을 감쌌다면 폐루프 불안정 가능성 큼
- 반대로 개루프에 우반평면 극점이 있으면 필요한 횟수만큼 감싸야 안정이 될 수도 있음
즉, 감쌌다/안 감쌌다만 보면 안 되고 반드시 P와 함께 판단해야 합니다.
경우 3. 선도가 -1점을 정확히 지남
이 경우는 안정한 경계 상태, 즉 임계안정으로 봅니다.
이 되는 주파수가 존재한다는 뜻이기 때문입니다.
이 상황은 지속진동과 연결되어 자주 출제됩니다.
8. 나이퀴스트 선도와 이득여유, 위상여유
나이퀴스트 선도는 단순 안정/불안정 판별뿐 아니라
얼마나 안정한지도 판단하는 데 도움을 줍니다.
이득여유(Gain Margin)
위상이 −180∘가 되는 지점에서
크기가 1보다 얼마나 여유가 있는지를 보는 개념입니다.
위상여유(Phase Margin)
크기가 1이 되는 지점에서
위상이 −180∘보다 얼마나 여유가 있는지를 보는 개념입니다.
즉, 나이퀴스트 선도에서 -1점에 얼마나 가까운가를 보면
시스템의 안정 여유를 직관적으로 볼 수 있습니다.
- -1점에 너무 가까우면 불안정해지기 쉬움
- 충분히 멀면 안정 여유가 큼
9. 간단한 예로 이해하기
라고 해보겠습니다.
특징
- 원점 극점 1개
- 좌반평면 극점 1개
- 우반평면 극점은 없음
즉,
입니다.
따라서 폐루프가 안정하려면
나이퀴스트 선도가 -1점을 감싸면 안 됩니다.
이때 K가 작으면 선도가 -1점에 닿지 않아 안정하고,
K가 너무 커지면 -1점에 가까워지거나 지나면서 불안정 경계 또는 불안정 상태가 될 수 있습니다.
이런 식으로 시험에서는 이득 K의 안정 범위를 묻는 형태도 자주 나옵니다.
10. 시험에서 자주 하는 실수
1) -1점이 아니라 원점을 보는 실수
나이퀴스트 안정판별의 핵심은 원점이 아니라 -1점입니다.
2) 개루프 안정성과 폐루프 안정성을 혼동
나이퀴스트 선도는 개루프 전달함수의 궤적으로
폐루프 안정성을 판별하는 도구입니다.
3) P를 확인하지 않고 무조건 감싸면 불안정이라고 판단
이건 매우 흔한 실수입니다.
개루프에 우반평면 극점이 있으면 감싸야 안정일 수도 있습니다.
4) 시계방향/반시계방향 부호 기준 혼동
교재마다 N의 부호 정의가 다를 수 있으니
반드시 한 가지 기준으로 끝까지 가야 합니다.
5) -1점을 정확히 지나는 경우를 놓침
이 경우는 보통 임계안정입니다.
안정과 불안정의 경계 상태이므로 따로 체크해야 합니다.
11. 암기 포인트
시험 직전에는 아래만 기억해도 도움이 됩니다.
12. 마무리
나이퀴스트 선도는 처음에는 복잡해 보이지만, 실제 핵심은 분명합니다.
“개루프 주파수응답 궤적이 -1점을 어떻게 감싸는가?”
이 관점으로 보면 전체 구조가 정리됩니다.
특히 시험에서는
복잡한 그림 자체보다도
이 네 가지가 가장 중요합니다.
나이퀴스트 선도 문제를 풀 때는
항상 먼저 개루프 우반평면 극점 수 P 를 확인하고,
그다음 -1점 감싸기를 보는 순서로 접근하면 훨씬 정리가 잘 됩니다.

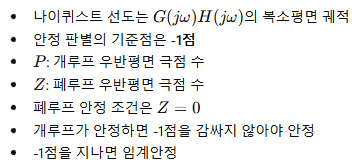

핵심 요약

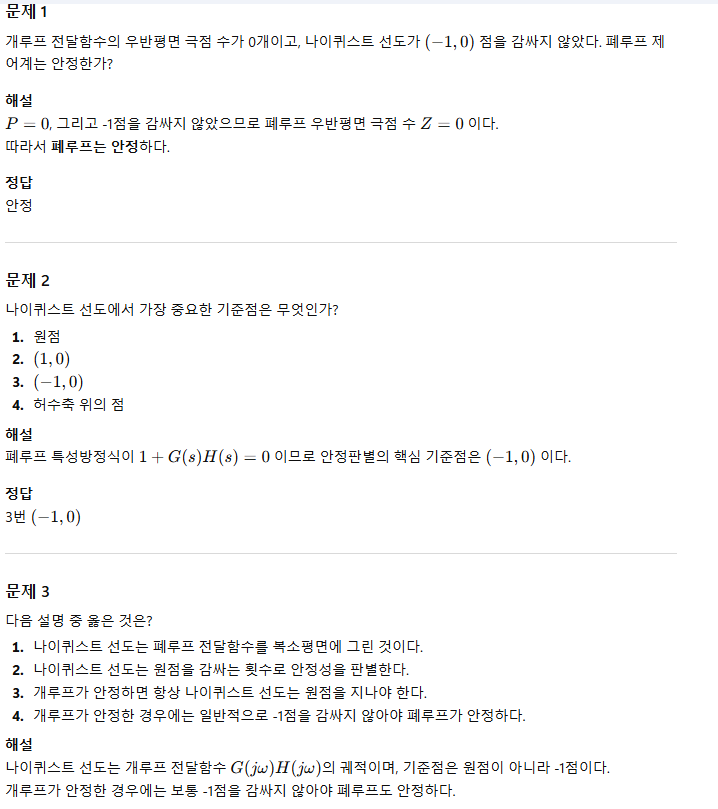

핵심 시험형 문제 3개
