인덕턴스와 상호인덕턴스 차이｜전기기사 시험 핵심 정리

인덕턴스와 상호인덕턴스 차이｜전기기사 시험 핵심 정리

전기기사 회로이론과 전기기기에서 인덕턴스와 상호인덕턴스는 자주 출제되는 개념입니다.

두 개념은 모두 코일, 전류 변화, 자기장, 유도기전력과 관련이 있습니다.
그래서 처음 공부할 때는 비슷해 보이지만, 시험에서는 반드시 구분해야 합니다.

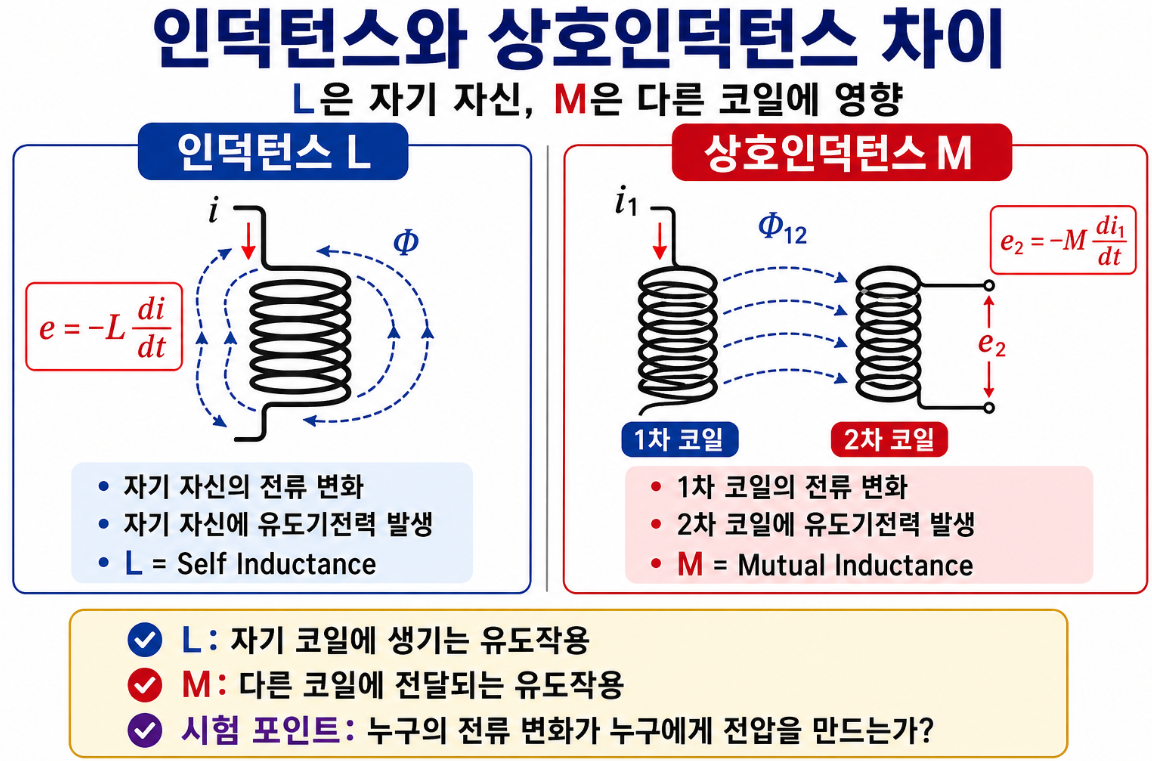

핵심은 간단합니다.

인덕턴스 L은 자기 자신에게 생기는 유도작용
상호인덕턴스 M은 다른 코일에 영향을 주는 유도작용

즉, 문제를 풀 때는
“누구의 전류 변화가 누구에게 전압을 만드는가?”
를 기준으로 보면 훨씬 쉽게 이해할 수 있습니다.

---

1. 인덕턴스란?

인덕턴스는 코일에 흐르는 전류가 변할 때, 그 변화로 인해 자기장이 변하고 다시 자기 자신의 코일에 유도기전력이 발생하는 성질입니다.

쉽게 말하면, 코일은 전류가 갑자기 변하는 것을 싫어합니다.

전류가 갑자기 증가하면 그 증가를 방해하려고 하고,
전류가 갑자기 감소하면 그 감소를 방해하려고 합니다.

이처럼 전류 변화에 저항하는 코일의 성질을 인덕턴스라고 합니다.

정리하면 다음과 같습니다.

인덕턴스 = 자기 코일 안에서 전류 변화를 방해하는 성질

인덕턴스는 보통 기호 L로 표시하고, 단위는 **헨리[H]**를 사용합니다.

---

2. 인덕턴스의 기본 식

인덕턴스에서 가장 중요한 식은 유도기전력 식입니다.

이 식에서 중요한 것은 전류가 변할 때만 유도기전력이 발생한다는 점입니다.

전류가 일정하면 di/dt=0 이므로 유도기전력도 발생하지 않습니다.

즉,

전류 변화가 크면 유도기전력도 커지고, 전류 변화가 없으면 유도기전력도 없다.

라고 이해하면 됩니다.

---

3. 마이너스 부호의 의미

식에 붙어 있는 마이너스 부호는 단순한 계산 기호가 아닙니다.

여기서 마이너스 부호는 렌츠의 법칙을 의미합니다.

렌츠의 법칙은 유도기전력이 원인이 되는 변화를 방해하는 방향으로 발생한다는 법칙입니다.

즉, 코일에 흐르는 전류가 증가하면 코일은 그 증가를 방해하는 방향으로 전압을 만들고,
전류가 감소하면 그 감소를 방해하는 방향으로 전압을 만듭니다.

그래서 인덕턴스는 시험에서 다음과 같이 자주 설명됩니다.

코일은 전류의 급격한 변화를 방해한다.

---

4. 상호인덕턴스란?

상호인덕턴스는 한 코일의 전류 변화가 다른 코일에 유도기전력을 발생시키는 성질입니다.

즉, 코일이 하나만 있을 때는 자기 인덕턴스 L을 생각하고,
코일이 두 개 이상 있을 때는 상호인덕턴스 M을 생각해야 합니다.

예를 들어 1차 코일에 전류가 흐르고 있다고 가정해 보겠습니다.

1차 코일의 전류가 변하면 자기장이 변합니다.
이 자기장의 일부가 2차 코일을 지나가면, 2차 코일에도 전압이 유도됩니다.

이것이 바로 상호인덕턴스입니다.

정리하면 다음과 같습니다.

상호인덕턴스 = 한 코일의 전류 변화가 다른 코일에 전압을 유도하는 성질

상호인덕턴스는 기호 M으로 표시하고, 단위는 인덕턴스와 같은 **헨리[H]**입니다.

---

5. 상호인덕턴스의 기본 식

상호인덕턴스의 유도기전력 식은 다음과 같습니다.

이 식에서 중요한 점은 2차 코일에 생기는 전압이 2차 코일 자신의 전류 변화 때문이 아니라, 1차 코일의 전류 변화 때문이라는 것입니다.

즉,

다른 코일의 전류 변화가 원인이 되면 상호인덕턴스 M이다.

라고 기억하면 됩니다.

---

6. 인덕턴스와 상호인덕턴스 차이

두 개념의 차이를 표로 정리하면 다음과 같습니다.

구분                                  인덕턴스                                                         상호인덕턴스



기호	L	M
단위	헨리[H]	헨리[H]
코일 수	주로 코일 1개	코일 2개 이상
원인	자기 자신의 전류 변화	다른 코일의 전류 변화
결과	자기 자신의 코일에 유도기전력 발생	다른 코일에 유도기전력 발생
핵심 개념	자기유도	상호유도
대표 기기	리액터, 코일	변압기

가장 중요한 구분은 이것입니다.

L은 자기 자신, M은 서로 다른 코일 사이의 영향

---

7. 결합계수 k란?

상호인덕턴스를 공부할 때 함께 나오는 개념이 결합계수 k입니다.

결합계수는 두 코일이 자기적으로 얼마나 잘 연결되어 있는지를 나타내는 값입니다.

실제 변압기에서는 누설자속이 존재하기 때문에 보통 k가 1보다 작습니다.

---

8. 쉽게 이해하는 예시

인덕턴스 예시

코일 하나가 있다고 생각해 보겠습니다.

이 코일에 전류가 갑자기 증가하면 자기장이 빠르게 변합니다.
그러면 코일은 그 전류 증가를 방해하는 방향으로 유도기전력을 만듭니다.

이것이 자기 인덕턴스 L입니다.

즉, 자기 자신 안에서 일어나는 현상입니다.

---

상호인덕턴스 예시

이번에는 코일 두 개가 가까이 있다고 생각해 보겠습니다.

1번 코일에 흐르는 전류가 변하면 자기장이 변합니다.
이 자기장의 일부가 2번 코일을 통과하면 2번 코일에도 전압이 유도됩니다.

이것이 상호인덕턴스 M입니다.

즉, 한 코일의 변화가 다른 코일에 영향을 주는 현상입니다.

변압기가 바로 이 원리를 이용합니다.

---

9. 변압기와 상호인덕턴스의 관계

상호인덕턴스는 전기기기 파트에서 변압기 원리와 직접 연결됩니다.

변압기에는 1차 권선과 2차 권선이 있습니다.

1차 권선에 교류 전압을 가하면 1차 전류가 흐르고, 이 전류에 의해 철심에 교류 자속이 생깁니다.
이 교류 자속이 2차 권선을 지나가면 2차 권선에 전압이 유도됩니다.

즉, 변압기의 기본 원리는 다음과 같습니다.

1차 전류 변화 → 교류 자속 발생 → 2차 권선에 전압 유도

이 과정이 바로 상호인덕턴스의 대표적인 예입니다.

그래서 상호인덕턴스는 단순히 회로이론에서 끝나는 개념이 아니라,
전기기기의 변압기 원리까지 연결되는 중요한 개념입니다.

---

10. 시험에서 자주 나오는 핵심 포인트

전기기사 시험에서는 다음 내용을 자주 묻습니다.

---

11. 암기법

시험에서는 이렇게 외우면 쉽습니다.

L = 나 자신
M = Mutual, 서로 영향

또는 이렇게 기억해도 좋습니다.

인덕턴스는 자기 코일
상호인덕턴스는 옆 코일

문제에서 “자기 자신에게 유도된다”는 표현이 나오면 L,
“다른 코일에 유도된다”는 표현이 나오면 M을 떠올리면 됩니다.

---

12. 전기기사 시험형 정리

인덕턴스와 상호인덕턴스는 모두 전류 변화와 관련이 있습니다.

따라서 전류가 일정하면 유도기전력은 발생하지 않습니다.

또한 식에 마이너스 부호가 붙는 이유는 렌츠의 법칙 때문입니다.
즉, 유도기전력은 원인이 되는 전류 변화를 방해하는 방향으로 발생합니다.

시험에서는 다음 세 가지를 꼭 구분해야 합니다.                                                                                       답

---

13. 기출형 문제

문제 1

코일에 흐르는 전류가 시간에 따라 변화할 때, 자기 자신의 코일에 유도기전력을 발생시키는 성질은?

① 정전용량
② 저항
③ 인덕턴스
④ 상호인덕턴스

정답: ③ 인덕턴스

해설: 자기 자신의 전류 변화에 의해 자기 자신의 코일에 유도기전력이 발생하는 성질을 인덕턴스라고 합니다.

---

문제 2

두 코일에서 1차 코일의 전류 변화가 2차 코일에 유도기전력을 발생시키는 성질은?

① 자기 인덕턴스
② 상호 인덕턴스
③ 정전용량
④ 누설 리액턴스

정답: ② 상호 인덕턴스

해설: 한 코일의 전류 변화가 다른 코일에 전압을 유도하는 성질을 상호인덕턴스라고 합니다.

---

문제 3

인덕턴스 L과 상호인덕턴스 M에 대한 설명으로 옳은 것은?

① L은 두 코일 사이의 결합 정도만 나타낸다.
② M은 자기 자신의 전류 변화에 의한 유도작용이다.
③ L은 자기 자신의 전류 변화에 의한 유도작용이다.
④ M의 단위는 패럿[F]이다.

정답: ③ L은 자기 자신의 전류 변화에 의한 유도작용이다.

해설: L은 자기 인덕턴스이며, 자기 자신의 전류 변화에 의해 유도기전력이 발생하는 성질입니다. M은 두 코일 사이의 상호유도 작용을 나타내며, 단위는 헨리[H]입니다.

---

14. 자주 헷갈리는 질문

Q1. 인덕턴스와 리액턴스는 같은 뜻인가요?

아닙니다.

인덕턴스 L은 코일의 성질이고,
리액턴스 XL은 교류에서 전류 흐름을 방해하는 크기입니다.

유도 리액턴스는 다음 식으로 나타냅니다.

즉, 인덕턴스가 크거나 주파수가 높을수록 유도 리액턴스가 커집니다.

---

Q2. 상호인덕턴스는 변압기에서만 쓰이나요?

대표적인 예가 변압기일 뿐, 두 코일이 자기적으로 결합되어 있으면 상호인덕턴스 개념을 적용할 수 있습니다.

전동기, 발전기, 결합 코일 회로 등에서도 상호유도 개념이 사용됩니다.

---

Q3. 전류가 일정해도 인덕턴스가 작용하나요?

전류가 일정하면 전류 변화율이 0이므로 유도기전력은 발생하지 않습니다.

즉, 인덕턴스라는 성질은 존재하지만, 전류가 변하지 않으면 유도기전력은 생기지 않습니다.

---

15. 결론

인덕턴스와 상호인덕턴스의 차이는 전기기사 시험에서 매우 자주 나오는 기본 개념입니다.

정리하면 다음과 같습니다.

문제에서 가장 먼저 확인해야 할 것은
**“누구의 전류 변화가 누구에게 전압을 만드는가?”**입니다.

자기 자신에게 전압이 생기면 인덕턴스 L,
다른 코일에 전압이 생기면 상호인덕턴스 M입니다.

마지막으로 한 줄로 정리하면 다음과 같습니다.
