역률이란? (그림으로 이해하는 전기기사 핵심 개념)

역률이란? (그림으로 이해하는 전기기사 핵심 개념)

전기 공부를 하다 보면 반드시 나오는 개념이 바로 **역률(Power Factor)**이다.
공식은 간단하지만, 의미를 이해 못 하면 계속 헷갈리는 파트다.

👉 이 글 하나로 개념 + 그림 + 시험 포인트까지 끝낸다.

---

1. 역률이란?

역률은 한 줄로 정리하면 이거다.

👉 얼마나 효율적으로 전기를 쓰고 있는가

• P : 유효전력 (실제 일)
• S : 피상전력 (전체 전력)
• θ : 전압과 전류의 위상차

---

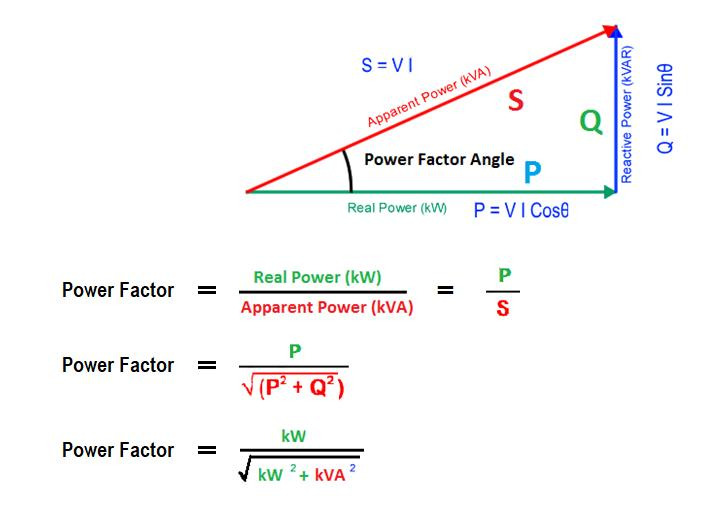

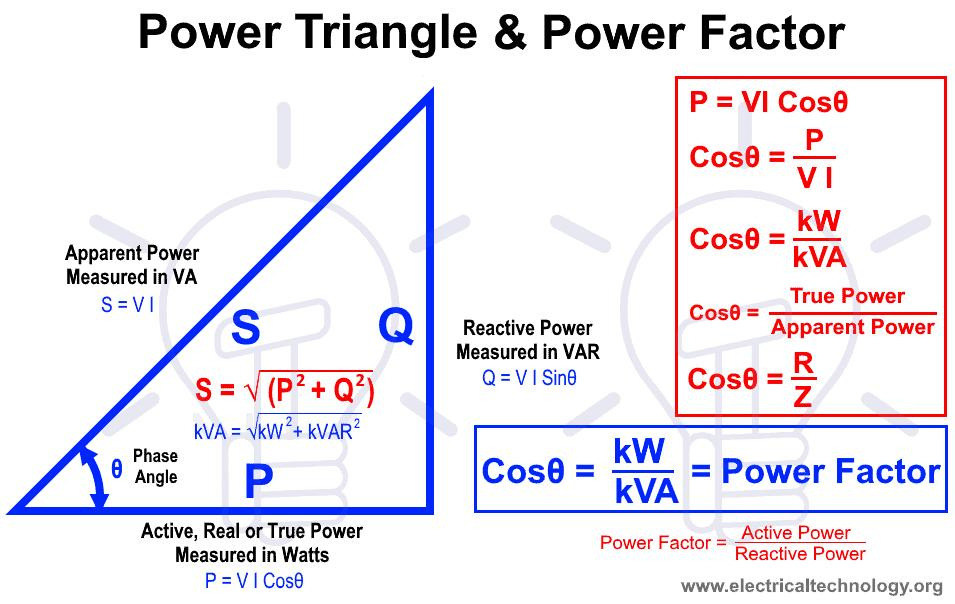

2. 전력 삼각형 (가장 중요)



4

✔️ 이 그림 하나로 끝

• 밑변 👉 유효전력 P
• 높이 👉 무효전력 Q
• 빗변 👉 피상전력 S

---

✔️ 핵심 공식

​

👉 각도 θ가 작을수록 역률이 좋아진다

---

3. 왜 역률이 중요한가?

역률이 낮으면 이런 일이 발생한다.



✔️ 설비 커짐

• 변압기 용량 증가
• 전선 굵기 증가
• 전기요금 증가

---

4. 위상차 개념 (진짜 핵심)

7

✔️ 의미

• 전압과 전류가 같으면 → 역률 1
• 어긋나면 → 역률 감소

---

✔️ 핵심 한 줄

👉 전류가 늦거나 빨라지면 전기가 낭비된다

---

5. 역률이 나빠지는 이유

👉 대부분 원인은 이것 하나

코일(유도성 부하)

예:

• 모터
• 변압기
• 형광등

👉 전류가 늦는다 → 지상 역률

---

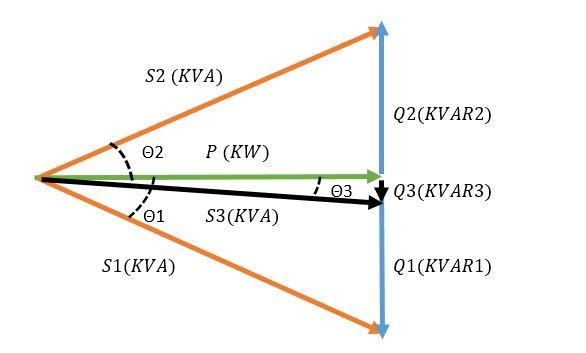

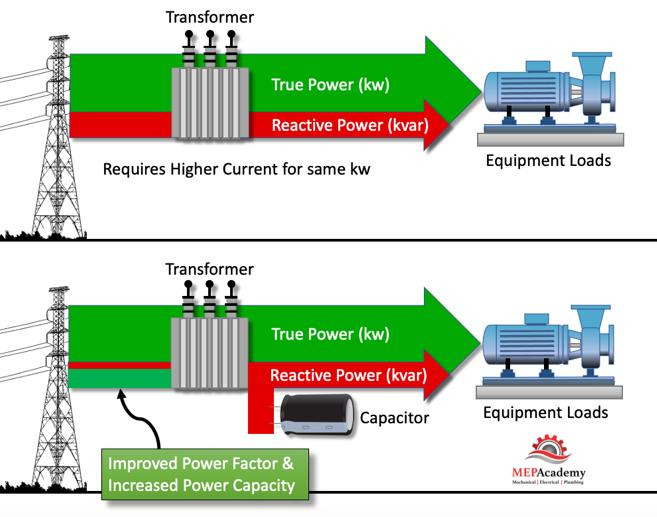

6. 역률 개선 (시험 단골)

5

✔️ 해결 방법

👉 콘덴서 설치

---

✔️ 왜 효과가 있나?

• 코일 → 전류 늦음
• 콘덴서 → 전류 빠름

👉 서로 상쇄됨

---

✔️ 결과

• 무효전력 감소
• 역률 상승
• 전류 감소

---

7. 한눈에 정리

👉 역률 = cosθ
👉 θ 작을수록 좋다
👉 콘덴서 = 역률 개선 장치

---

8. 시험 핵심 암기

---

9. 초간단 결론

👉 역률은 전기를 얼마나 효율적으로 쓰는지 나타내는 값이다
