전기기사 전력공학이나 전기기기 문제를 풀다 보면
역률 개선용 콘덴서 용량 계산 문제가 자주 나옵니다.

처음 보면 공식이 낯설어서 어렵게 느껴지지만,
사실 이 파트는 한 가지 핵심만 이해하면 정리됩니다.

바로 이것입니다.

유효전력은 그대로 두고, 무효전력만 줄여서 역률을 높이는 것

그리고 이 개념을 계산으로 정리한 대표 공식이
바로 탄젠트 차 공식입니다.

이번 글에서는

• 역률 개선이 왜 필요한지
• 콘덴서가 무슨 역할을 하는지
• 탄젠트 차 공식은 왜 쓰는지
• 시험장에서 어떻게 빠르게 적용하는지

이 흐름으로 쉽게 정리해보겠습니다.

---

1. 역률이란?

역률은
전력을 얼마나 효율적으로 사용하고 있는가를 나타내는 값입니다.

보통 다음처럼 표현합니다.

                                cos⁡θ

여기서 θ는 전압과 전류 사이의 위상차입니다.

역률이 좋다는 것은
공급받은 전력 중에서 실제 일하는 전력의 비중이 크다는 뜻입니다.

즉,

• 역률이 높다 → 전기를 효율적으로 사용
• 역률이 낮다 → 쓸데없는 무효전력이 많다

라고 이해하면 됩니다.

---

2. 유효전력, 무효전력, 피상전력 관계

역률 문제를 이해하려면
전력의 세 가지 관계를 먼저 알아야 합니다.

유효전력 P

실제로 일을 하는 전력
단위는 [kW]

무효전력 Q

일은 하지 않지만 전자기 작용에 필요한 전력
단위는 [kvar]

피상전력 S

겉으로 공급되는 전체 전력
단위는 [kVA]

이 세 가지는 전력 삼각형으로 연결됩니다.

• 가로축: 유효전력 P
• 세로축: 무효전력 Q
• 빗변: 피상전력 S

그리고

​

가 됩니다.

이 식이 바로 나중에 탄젠트 차 공식으로 이어집니다.

---

3. 역률이 낮으면 왜 문제가 될까?

역률이 낮다는 것은
같은 유효전력을 사용하더라도 더 큰 전류가 필요하다는 뜻입니다.

그러면 어떤 문제가 생길까요?

• 전선 손실 증가
• 전압강하 증가
• 설비 용량 부담 증가
• 전기요금 측면에서 불리할 수 있음

즉, 역률이 낮으면
전기를 비효율적으로 쓰게 됩니다.

그래서 실무에서는 역률을 개선해서
보다 효율적으로 전력을 사용하려고 합니다.

---

4. 왜 콘덴서를 설치할까?

유도성 부하, 예를 들어

• 전동기
• 변압기
• 형광등 안정기

같은 기기는 무효전력을 많이 필요로 합니다.

이때 콘덴서를 병렬로 설치하면
진상 무효전력을 공급해서
부하가 요구하는 지상 무효전력을 일부 상쇄해줍니다.

쉽게 말하면,

콘덴서가 무효전력을 대신 보충해줘서
계통이 부담해야 할 무효전력이 줄어드는 것

입니다.

그 결과

• 전체 무효전력 감소
• 역률 상승
• 전류 감소

효과가 생깁니다.

---

5. 역률 개선에서 변하지 않는 것과 변하는 것

이 부분이 중요합니다.

역률을 개선할 때 보통 유효전력 P 는 변하지 않습니다.
실제로 일을 하는 양은 같기 때문입니다.

변하는 것은 무효전력 Q 입니다.

즉,

• P는 그대로
• Q는 감소
• 역률은 증가

이 구조를 이해하면 공식이 훨씬 쉬워집니다.

---

6. 탄젠트 차 공식이란?

역률 개선용 콘덴서 용량 계산 공식은 다음과 같습니다.

입니다.

이 공식을 보면 핵심은 아주 단순합니다.

이 둘의 차이만큼을 콘덴서가 공급해주면 됩니다.

그래서 이름도 탄젠트 차 공식입니다.

---

7. 왜 탄젠트 차 공식이 되는가?

공식이 갑자기 튀어나온 것처럼 보일 수 있는데,
사실은 아주 자연스럽습니다.

가 됩니다.

즉, 탄젠트 차 공식은 그냥 외우는 공식이 아니라
무효전력의 차이를 구하는 공식입니다.

---

8. 탄젠트 차 공식 쉽게 외우는 방법

시험장에서 가장 쉽게 기억하는 방법은 이겁니다.

콘덴서는 “전과 후의 무효전력 차이”를 메운다

콘덴서 용량 = 유효전력 × (개선 전 탄젠트 - 개선 후 탄젠트)

입니다.

---

9. 역률각은 어떻게 구할까?

문제에서는 보통 역률이 주어집니다.
예를 들어

• 개선 전 역률 0.7
• 개선 후 역률 0.9

처럼 나옵니다.

이때는

에서 각도를 찾고,
그다음 tan⁡θ값을 구해서 공식에 넣으면 됩니다.

시험에서는 삼각함수표나 계산기를 통해 구하거나,
선지형 문제에서는 근삿값이 주어지는 경우도 많습니다.

---

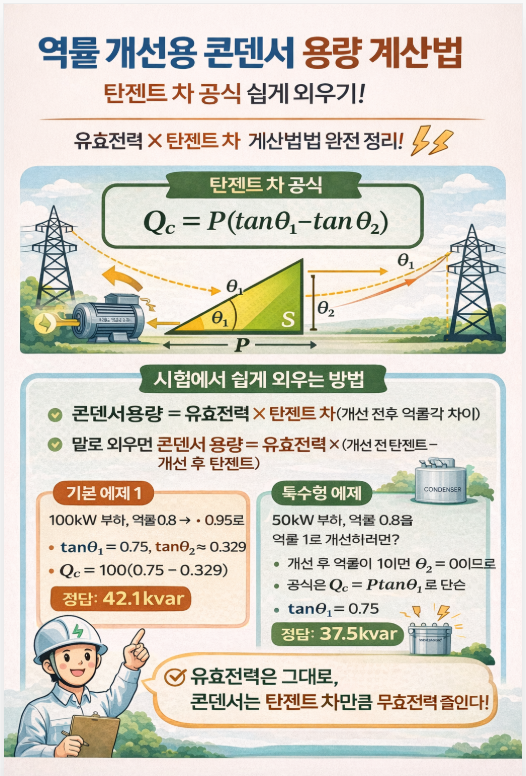

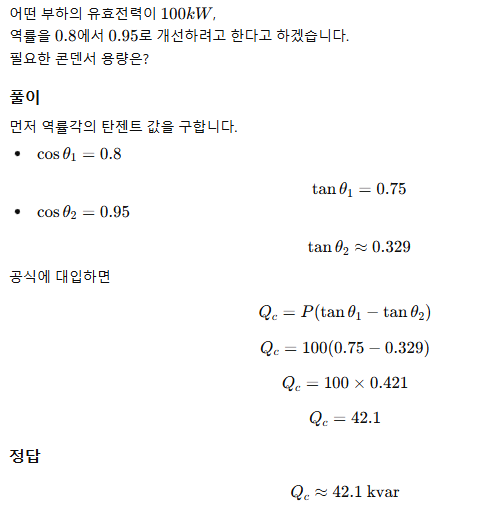

10. 예제 1: 가장 기본적인 탄젠트 차 공식 문제

---

11. 예제 2: 개선 후 역률이 1인 경우

---

12. 시험에서 자주 헷갈리는 포인트

① 역률 개선 전후를 거꾸로 넣는 실수

공식은 반드시

즉,

• 개선 전
• 개선 후

순서입니다.

반대로 넣으면 음수가 나올 수 있습니다.

---

② 코사인값을 그대로 빼는 실수

공식은 코사인이 아니라 탄젠트 차입니다.

즉,

• 0.8−0.95 이렇게 계산하면 안 되고
• 각 역률에 해당하는 tan⁡θ 값을 구해서 넣어야 합니다.

---

③ 유효전력과 피상전력을 혼동하는 실수

공식에 들어가는 PPP는 유효전력 kW 입니다.

kVA를 그대로 넣으면 틀릴 수 있습니다.

---

④ 단위를 혼동하는 실수

콘덴서 용량은 보통 kvar로 구합니다.

• 유효전력: kW
• 콘덴서 용량: kvar

이 단위를 구분해야 합니다.

---

13. 암기 포인트 한 번에 정리

​방향성

• 역률 개선 → 무효전력 감소
• 유효전력은 그대로
• 콘덴서는 부족한 무효전력을 보상

---

14. 실전에서 빠르게 푸는 순서

시험장에서는 아래 순서로 풀면 실수가 적습니다.

1) 유효전력 P 확인

문제에서 kW 값을 먼저 확인합니다.

2) 개선 전후 역률 확인

예: 0.8 → 0.95

---

15. 한 번에 이해하는 핵심 문장

이 단원은 아래 문장으로 정리할 수 있습니다.

역률 개선용 콘덴서는 유효전력을 바꾸는 것이 아니라,
무효전력을 줄여서 역률을 올리는 장치이다.

그리고 계산은

유효전력 × 탄젠트 차

이 한 줄로 끝납니다.

---

16. 마무리

역률 개선용 콘덴서 계산은
공식만 외우면 자꾸 헷갈리지만,
개념을 이해하면 오히려 가장 깔끔한 계산 파트입니다.

핵심은 세 가지입니다.

• 유효전력은 그대로
• 무효전력만 줄인다
• 콘덴서 용량은 개선 전후 무효전력의 차이이다

그래서 공식도 자연스럽게

가 됩니다.

시험에서는 공식을 외우는 것보다
왜 탄젠트 차가 되는지 이해하고 있으면
실수를 훨씬 줄일 수 있습니다.

---

한 줄 요약
