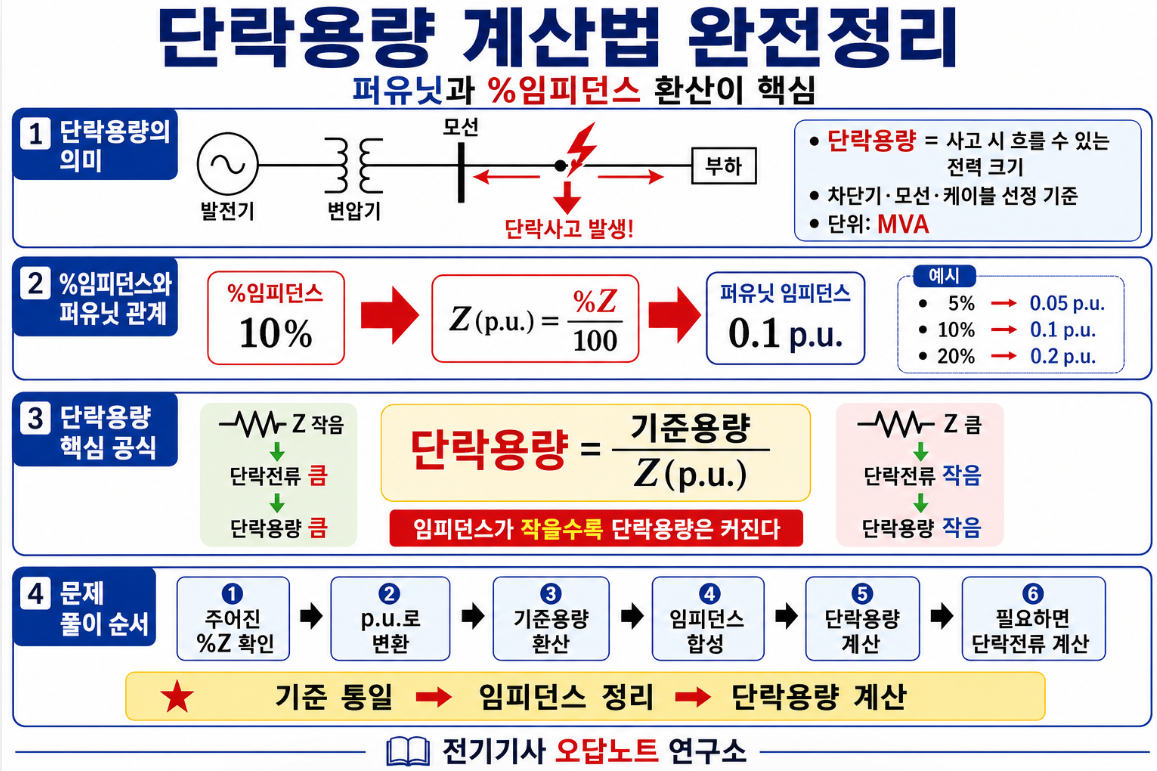

단락용량 계산법 완전정리: 퍼유닛과 %임피던스 환산 쉽게 이해하기

단락용량 계산법 완전정리: 퍼유닛과 %임피던스 환산 쉽게 이해하기

전기기사 전력공학이나 전기기기 문제를 풀다 보면
단락용량, 퍼유닛법, %임피던스가 한꺼번에 나오면서 갑자기 머리가 복잡해질 때가 많습니다.

특히 이런 부분이 많이 헷갈립니다.

• 단락용량은 왜 구하는가?
• %임피던스를 왜 퍼유닛으로 바꾸는가?
• 기준용량이 바뀌면 왜 값이 달라지는가?
• 공식은 알겠는데 문제에서 어떻게 적용하는가?

그런데 이 단원은 공식만 외우면 자꾸 꼬이고,
개념 흐름을 이해하면 오히려 가장 정리하기 쉬운 파트입니다.

이번 글에서는
단락용량의 의미부터 퍼유닛과 %임피던스의 관계,
그리고 실제 계산 흐름까지 한 번에 정리해보겠습니다.

---

1. 단락용량이란?

단락용량은 말 그대로
전기설비에서 단락사고가 발생했을 때 얼마나 큰 전력이 흐를 수 있는가를 나타내는 값입니다.

쉽게 말하면,

“이 지점에서 사고가 나면 얼마나 강한 단락전류가 발생할 수 있는가?”

를 전력값으로 표현한 것이 단락용량입니다.

보통 단위는 **[MVA]**를 많이 사용합니다.

단락용량이 중요한 이유는
차단기, 모선, 케이블, 변압기 같은 설비가
이 사고 전류를 견딜 수 있어야 하기 때문입니다.

즉, 단락용량은 단순 계산용 숫자가 아니라
보호기기 선정과 설비 용량 결정의 기준이 됩니다.

---

2. 단락전류와 단락용량은 어떤 관계일까?

3상 기준으로 보면 단락용량은 보통 다음과 같이 생각합니다.

입니다.

즉, 단락전류가 크면 단락용량도 커집니다.

시험에서는 보통
단락전류를 직접 구하는 문제도 있지만,
실제로는 단락용량 형태로 정리하는 문제가 매우 자주 나옵니다.

---

3. 왜 퍼유닛법을 쓰는 걸까?

단락용량 계산에서 가장 귀찮은 부분은
전압도 다르고, 용량도 다르고, 임피던스 단위도 제각각이라는 점입니다.

예를 들어 어떤 계통에는

• 발전기
• 변압기
• 송전선
• 리액터

가 함께 들어가는데,
각각의 정격과 전압 기준이 전부 다를 수 있습니다.

이걸 실제 단위인 Ω, kV, A로 계속 계산하면
중간에 환산 실수가 많이 생깁니다.

그래서 등장하는 것이 **퍼유닛법(p.u.법)**입니다.

퍼유닛은 기준값을 1로 놓고
실제값을 비율로 나타내는 방식입니다.

즉,

​

입니다.

이렇게 하면 계통 전체를 같은 기준 위에서 계산할 수 있어서
복잡한 전력계통 문제를 훨씬 간단하게 풀 수 있습니다.

---

4. %임피던스와 퍼유닛은 어떤 관계일까?

이 부분이 정말 자주 나옵니다.

결론부터 말하면,

​

입니다.

예를 들면,

• 10% 임피던스 → 0.1 p.u.
• 5% 임피던스 → 0.05 p.u.
• 20% 임피던스 → 0.2 p.u.

이 관계만 정확히 알고 있으면
문제 절반은 이미 풀린 거나 마찬가지입니다.

왜 이렇게 되는가?

퍼유닛은 기준값 대비 비율이고,
%임피던스는 그 비율에 100을 곱한 값이기 때문입니다.

즉,

• 퍼유닛은 소수 형태
• %임피던스는 백분율 형태

라고 보면 됩니다.

---

5. 단락용량과 퍼유닛 임피던스의 핵심 관계

전기기사에서 제일 많이 쓰는 핵심식은 이것입니다.

입니다.

이 식이 중요한 이유는 아주 단순합니다.

임피던스가 작을수록 단락전류가 많이 흐르고, 단락용량도 커진다.

즉,

• 임피던스 ↓ → 단락용량 ↑
• 임피던스 ↑ → 단락용량 ↓

입니다.

시험에서도 이 방향성을 이해하고 있으면
계산 실수를 줄이기 쉽습니다.

---

6. 왜 %임피던스가 작을수록 위험할까?

많은 사람들이 %임피던스가 작으면 좋은 거 아닌가 생각하는데,
단락 측면에서는 꼭 그렇지 않습니다.

예를 들어 변압기의 %임피던스가 작다는 것은
내부 임피던스가 작다는 뜻이고,
그만큼 사고 시 전류를 덜 막는다는 뜻입니다.

즉, 단락사고가 나면
더 큰 전류가 흘러버릴 수 있습니다.

그래서

• %임피던스가 작다
• 퍼유닛 임피던스가 작다
• 단락용량이 크다
• 차단기 부담이 커진다

이렇게 연결해서 기억하면 좋습니다.

---

7. 기준용량이 바뀌면 왜 퍼유닛값도 바뀔까?

이 부분도 시험에서 자주 헷갈립니다.

퍼유닛값은 절대값이 아니라
어떤 기준용량과 기준전압을 잡았는가에 따라 달라지는 상대값입니다.

따라서 기준용량이 바뀌면
같은 설비라도 퍼유닛 임피던스 값이 달라질 수 있습니다.

환산 공식은 다음처럼 정리합니다.

이 식이 길어 보여도 실제로는 두 가지만 보면 됩니다.

• 기준용량이 바뀌는가?
• 기준전압이 바뀌는가?

변압기 양단처럼 전압 기준이 적절히 잡혀 있으면
실전에서는 용량만 바뀌는 형태로 자주 나옵니다.

그럼 식도 단순해집니다.

​​

즉,

• 기준용량이 커지면 퍼유닛 임피던스도 커지고
• 기준용량이 작아지면 퍼유닛 임피던스도 작아집니다.

---

8. 자주 쓰는 계산 흐름

단락용량 문제는 보통 아래 순서로 풀면 깔끔합니다.

① 주어진 값 확인

• 정격용량
• %임피던스
• 기준용량
• 기준전압

② %임피던스를 퍼유닛으로 변환

​

③ 필요하면 기준용량으로 환산

기준이 다르면 퍼유닛 임피던스를 공통 기준으로 바꿉니다.

④ 전체 임피던스 합성

직렬이면 더하고,
병렬이면 병렬합성합니다.

⑤ 단락용량 계산

​

​

⑥ 필요하면 단락전류로 변환

​​

이 순서만 익혀도 문제 풀이가 훨씬 정돈됩니다.

---

9. 예제 1: 가장 기본적인 단락용량 계산

어떤 변압기의 정격용량이 10MVA이고
%임피던스가 10%라고 하겠습니다.

이때 단락용량은?

풀이

먼저 %임피던스를 퍼유닛으로 바꾸면

이 문제는 가장 기본형입니다.
시험장에서 바로 풀 수 있어야 하는 문제입니다.

---

10. 예제 2: %임피던스가 달라지면 어떻게 될까?

정격용량 20MVA 변압기 두 대가 있습니다.

• A변압기: %임피던스 5%
• B변압기: %임피던스 10%

단락용량을 비교해 보면,

즉,

• %임피던스가 작은 A변압기 쪽이
• 단락용량은 더 큽니다.

이걸 통해 다시 확인할 수 있습니다.

임피던스가 작을수록 단락용량은 커진다.

---

11. 시험에서 자주 나오는 함정

① %를 그대로 넣는 실수

10%를 그대로 10으로 넣어야 하는지,
0.1로 넣어야 하는지 헷갈리는 경우가 많습니다.

공식을 뭘 쓰는지에 따라 다릅니다.

•

입니다.

이걸 섞어서 쓰면 바로 오답이 됩니다.

---

② 기준용량 환산을 빼먹는 실수

서로 다른 기기들의 퍼유닛 임피던스를 더할 때는
반드시 공통 기준용량으로 맞춰야 합니다.

기준이 다르면 숫자를 바로 더하면 안 됩니다.

---

③ 단락전류와 단락용량을 혼동하는 실수

문제가 묻는 것이

• 단락용량인지
• 단락전류인지

마지막에 꼭 확인해야 합니다.

단위도 다릅니다.

• 단락용량 → MVA
• 단락전류 → A 또는 kA

---

④ 직렬합성과 병렬합성을 반대로 하는 실수

계통도를 보고 임피던스 연결관계를 잘 봐야 합니다.

직렬이면 그냥 더하면 되지만,
병렬은 역수합으로 처리해야 합니다.

---

12. 암기 포인트 한 번에 정리

시험 직전에는 이것만 기억해도 좋습니다.

​​

방향성

• 임피던스 작다 → 단락용량 크다
• 임피던스 크다 → 단락용량 작다

의미

• %임피던스 = 퍼유닛의 백분율 표현
• 퍼유닛법 = 복잡한 전력계통 계산을 단순화하는 방법

---

13. 마무리

단락용량 문제는 처음에는 복잡해 보이지만
실제로는 몇 가지 핵심만 잡으면 정리됩니다.

• %임피던스와 퍼유닛은 같은 내용을 다른 형태로 표현한 것
• 단락용량은 임피던스에 반비례
• 기준용량이 다르면 반드시 환산
• 마지막에 단위까지 확인

이 흐름만 제대로 익히면
전기기사 시험에서 단락용량 문제는 오히려 점수를 챙기기 좋은 파트가 됩니다.

특히 계산 문제를 풀 때는
무작정 공식부터 쓰지 말고,

“기준 통일 → 임피던스 정리 → 단락용량 계산”

이 순서로 접근하면 실수가 훨씬 줄어듭니다.

---

한 줄 요약

단락용량은 퍼유닛 임피던스에 반비례하며, %임피던스는 퍼유닛으로 바꿔 계산하면 훨씬 쉽다.
