✅ 이 글에서 얻는 것: “계기용 변성기”와 “TR(전력용 변압기)”가 왜 다른지, 시험에서 헷갈리지 않게 핵심만 정리합니다.
✅ 핵심 결론: 계기용 변성기(CT/PT)는 계측·보호용 변환기, TR은 전력 전달용 변압기입니다.
✅ 시험 포인트: CT 2차 개방 금지 / PT 2차 단락 금지는 거의 단골입니다.

---

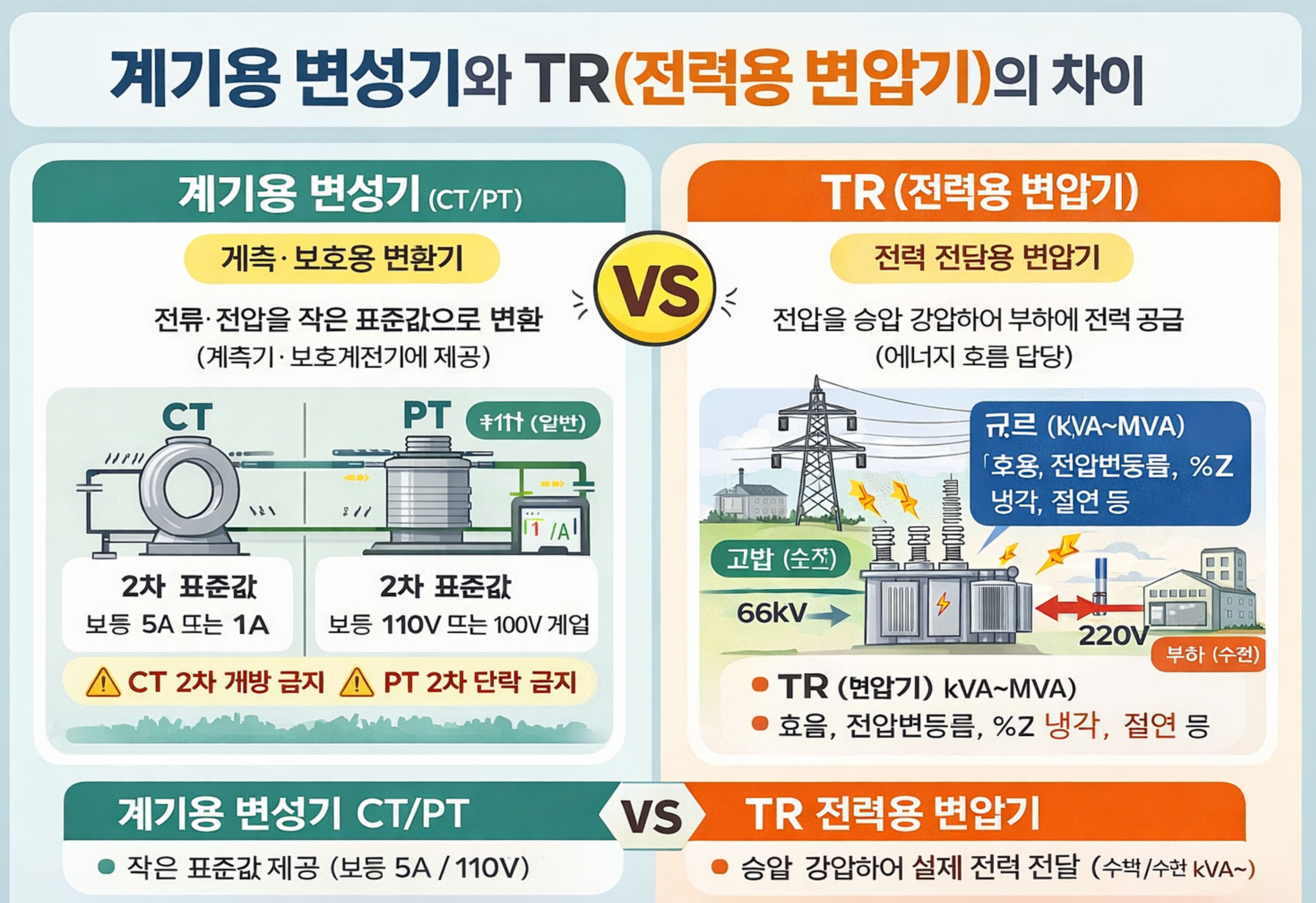

1) 결론부터: 둘의 역할이 다르다

둘 다 변압기 원리를 쓰지만 목적이 완전히 다릅니다.

• 계기용 변성기(CT/PT): 전류·전압을 측정 가능한 표준값으로 변환(계측/보호 목적)
• TR(전력용 변압기): 전압을 승압·강압해서 부하에 실제 전력을 공급

즉,

변성기는 “측정/보호를 위한 변환기”, TR은 “전력 공급 장치”입니다.

---

2) 계기용 변성기 = CT와 PT(또는 VT)

계기용 변성기는 크게 두 종류가 있습니다.

(1) CT: 전류 변성기(Current Transformer)

• 1차의 큰 전류를 2차의 작은 전류로 변환
• 2차 표준값: 보통 5A 또는 1A

⚠️ 시험 단골 주의사항
✅ CT 2차는 절대 개방하면 안 됩니다.
개방하면 2차에 고전압이 유기되어 위험하고 절연 파괴까지 생길 수 있습니다.

---

(2) PT/VT: 전압 변성기(Potential/Voltage Transformer)

• 1차의 고전압을 2차의 낮은 전압으로 변환
• 2차 표준값: 보통 110V(또는 100V 계열)

⚠️ 시험 단골 주의사항
✅ PT 2차는 단락하면 안 됩니다.
단락하면 과전류가 흐르며 소손 위험이 큽니다.

---

3) TR(전력용 변압기)은 뭐가 다르나?

TR은 발전/송전/배전 계통에서 전압을 올리거나 내려서 전력을 직접 전달합니다.

• 용량이 큼: kVA ~ MVA급
• 부하에 연결되어 실제로 전력(에너지)을 공급함
• 시험에서는 보통 효율, 전압변동률, %Z, 냉각, 절연 같은 포인트로 출제됩니다.

---

4) 용량·관심 포인트 비교(시험 관점)

계기용 변성기(CT/PT)

• 용량: 비교적 작음(계측기/계전기 구동 정도)
• 중요: 정확도(Accuracy), 부담(Burden VA), 포화 특성(특히 CT)

TR(전력용 변압기)

• 용량: 큼(kVA~MVA)
• 중요: 효율, 전압변동률, %Z, 절연, 냉각 방식

---

5) 시험장 한 줄 암기

• 계기용 변성기 = CT/PT (계측·보호용, 2차 표준값 제공)
• TR = 전력용 변압기 (승압·강압하여 전력 전달)
• CT 2차 개방 금지 / PT 2차 단락 금지는 무조건 체크
•
